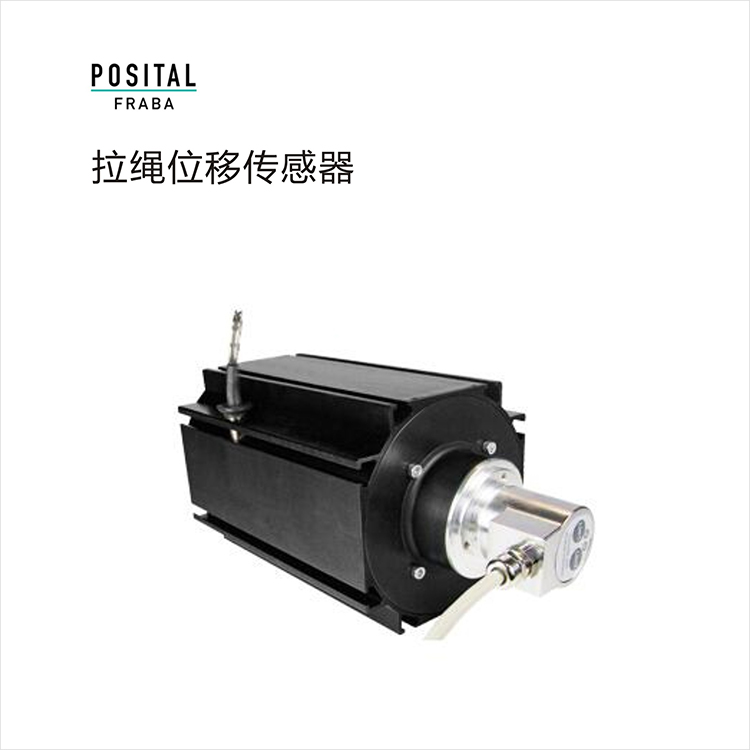

SSI拉繩位移傳感器LU0-S401G-1412-FR30-CRW

SSI拉繩位移傳感器LU0-S401G-1412-FR30-CRW

一般數據

電源       4.5 – 30 VDC

功耗       ≤ 1.0 W

工作溫度       -20 °C (-4 °F) - +80 °C (+176 °F)

重量       3815 g (8.41 lb)

外殼防護等級 (編碼器)      IP64 / IP65

機械數據

最大測量長度       15.00 m

線轂周長       315 mm

線繩材質       聚酰胺涂層的不銹鋼

線繩直徑       1.00 mm

編碼器外殼材料    鋼

拉線盒外殼的材料       鋁

線位移的最大速度       2.0 m / s

線繩最大加速度    3.0 g

最大拉出力    25.0 N

最小回縮力    8.0 N

動作壽命       50萬次循環 (根據理想條件估算)

最大。出線角度。       ±3°

傳感器數據

技術       磁電 (≤ 0.09°)

精度       ±0.01 % FSO

重復性    ±0.001 % FSO

分辨率 單圈  12 位

分辨率 多圈  14 位

近似線性分辨率    76.9 μm

輸出碼制       格雷碼

接口

通訊接口       SSI帶按鈕和LED

接口周期       ≥ 25 μs

輸出

輸出驅動器    RS422

功耗       Desc

時鐘輸入       RS 422, 通過光電耦合器

時鐘速度       100 kHz – 2 MHz

MTTF     350 years @ 40 °C

電氣連接

連接方向       徑向 3

電纜長度       1 m [39"]

導線截面       0.14 mm2 / AWG 26

電纜直徑       6 mm (0.24 in)

最小彎曲半徑       46 mm (1.81") 固定, 61 mm (2.4") 彎曲
